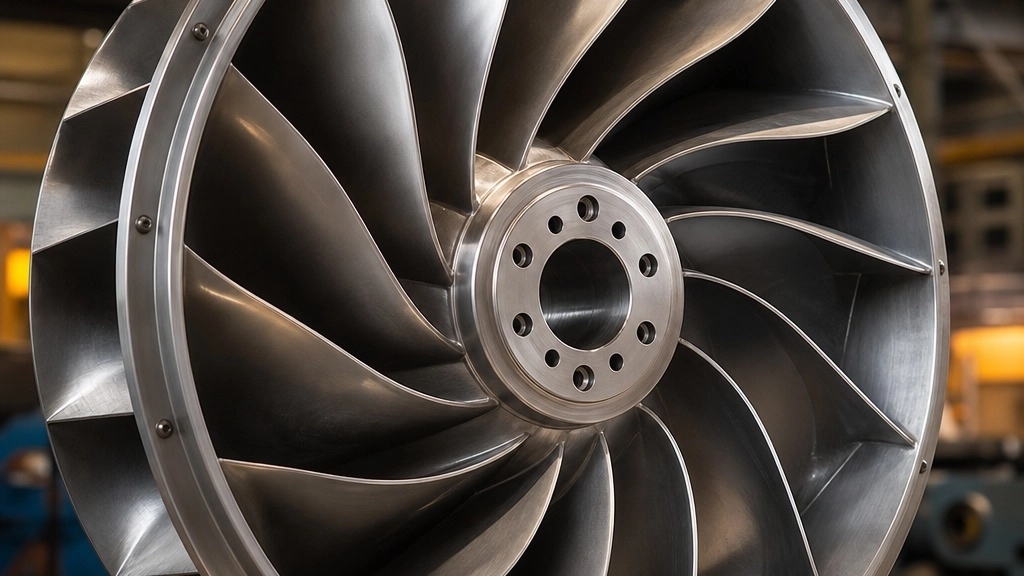

در دنیای پیشرفته صنعت امروز، بهینه سازی مصرف انرژی، افزایش بازدهی تجهیزات و جلوگیری از توقف ناخواسته خطوط تولید از بزرگ ترین اهداف مدیران کارخانجات به شمار می رود. در این میان، فن ها و سیستم های تهویه و هوارسانی صنعتی نقشی بی بدیل در انتقال حرارت، ایجاد خلا، جابجایی گازهای فرآیندی و گردش یکنواخت هوای گرم ایفا می کنند. قطعه محوری و تعیین کننده در عملکرد هر سیستم هوارسانی، پروانه آن است. طراحی و ساخت پروانه فن صنعتی بر پایه محاسبات دقیق مهندسی و استانداردهای روز بین المللی، اساس کارکرد بی نقص و مداوم کارخانه ها را تشکیل می دهد. اگر یک پروانه به درستی طراحی نشود یا فرآیند ساخت پروانه بدون در نظر گرفتن شرایط دینامیکی و ترمودینامیکی سیال انجام گیرد، کل سیستم با کاهش راندمان، افزایش چشمگیر مصرف برق، تولید صدای آزاردهنده و لرزش های شدید مواجه خواهد شد.
صنایع پیشرفته ای نظیر خطوط پوشش دهی، پاشش رنگ پودری الکترواستاتیک و کارگاه های تخصصی قالب گیری و شکل دهی پلیمرها، وابستگی بسیار شدیدی به گردش دقیق و بدون تلاطم جریان هوا دارند. شرکت اصفهان زنده رود به عنوان نامی شناخته شده و باسابقه در حوزه ساخت انواع کوره رنگ و کوره پخت مواد پلی اتیلن، با اتکا به دانش فنی متخصصان داخلی و بهره گیری از ابزارهای پیشرفته مهندسی معکوس، خدمات تخصصی طراحی و ساخت پروانه و تولید پروانه های صنعتی را برای کارخانجات مختلف در سراسر کشور فراهم ساخته است تا صاحبان صنایع بتوانند با آرامش خاطر از عملکرد بدون وقفه سیستم های حرارتی و تهویه ای خود بهره مند شوند.
بالانس دینامیکی دقیق چیست و چرا در تولید پروانه نقشی حیاتی دارد
حرکت دورانی قطعات مکانیکی در سرعت های زاویه ای بالا همواره با پدیده ای به نام عدم تعادل جرمی روبرو است. حتی کوچک ترین عدم تقارن در توزیع جرم حول محور دوران می تواند نیروهای گریز از مرکز بسیار شدیدی تولید کند. این پدیده تحت عنوان نابالانسی شناخته می شود و اگر مهار نگردد، ارتعاشات مخربی را در کل مجموعه به وجود می آورد. بالانس دینامیکی دقیق روشی استاندارد و علمی است که در آن، پروانه در حال چرخش درون دستگاه های اندازه گیری ارتعاشات قرار گرفته و جرم های نامتعادل در دو صفحه تصحیح می شوند تا برآیند نیروها و گشتاورهای نامتعادل به نزدیک صفر برسد.
در فرآیند تولید پروانه فن صنعتی، اجرای دقیق بالانس دینامیکی مزایای پرشماری به همراه دارد:
کاهش فشارهای وارده بر یاتاقان ها و برینگ های الکتروموتور که مانع از داغ شدن و سوختن زودهنگام موتور می شود.
حذف کامل لرزش ها و ارتعاشات سازه ای که از ترک خوردن کانال ها، آسیب به پوسته فن و شکستن اتصالات جلوگیری می نماید.
کاهش چشمگیر آلودگی صوتی در محیط کارخانه که ایمنی و سلامت پرسنل خطوط تولید را تضمین می کند.
افزایش محسوس طول عمر کل مجموعه فن و به حداقل رساندن نیاز به توقف های پیش بینی نشده جهت تعمیرات اضطراری.
شرکت اصفهان زنده رود تمامی پروانه های تولیدی خود را با استفاده از پیشرفته ترین دستگاه های بالانس دینامیکی تمام دیجیتال و بر اساس استانداردهای ایزو مورد آزمون ارتعاشی دقیق قرار می دهد تا اطمینان حاصل شود که در بالاترین دورهای کاری، عملکردی کاملا روان، پایدار و بی صدا حاصل می گردد.
همین حالا برای استعلام قیمت تولید پروانه و ثبت سفارش ساخت پروانه فن صنعتی متناسب با مشخصات فنی خط تولید خود، با کارشناسان شرکت اصفهان زنده رود تماس حاصل فرمایید.
مبانی مهندسی آیرودینامیک و محاسبات مکانیک سیالات در طراحی پروانه
طراحی یک پروانه صنعتی کارآمد تنها به برش و خمکاری ورق های فلزی محدود نمی شود، بلکه نیازمند درک عمیق از علم مکانیک سیالات، دینامیک گازها و تحلیل های حرارتی است. برای آغاز فرآیند ساخت پروانه، مهندسان ابتدا باید شرایط کاری پروانه از جمله دبی هوای مورد نیاز بر حسب متر مکعب بر ساعت، فشار استاتیکی و دینامیکی بر حسب پاسکال، چگالی گاز عبوری، دمای سیال و میزان ویسکوزیته آن را مشخص نمایند.
طراحی دقیق هندسه پره ها شامل زاویه ورود جریان، زاویه خروج جریان، شعاع انحنای پره، عمق و تعداد پره ها بر راندمان مکانیکی و میزان آشفتگی جریان اثر مستقیم می گذارد. در صورتی که زاویه پره ها اشتباه محاسبه شود، پدیده جدایش جریان و واماندگی آیرودینامیکی رخ می دهد که این امر منجر به افت شدید هوادهی، افزایش حرارت داخل هوزینگ و مصرف مضاعف انرژی برق خواهد شد. شرکت اصفهان زنده رود با استفاده از نرم افزارهای شبیه سازی دینامیک سیالات محاسباتی، رفتار گازها و جریان هوا را در داخل محفظه و روی سطوح پروانه شبیه سازی می کند تا بهینه ترین فرم هندسی برای ساخت پروانه استخراج گردد.
انواع پروانه های صنعتی و ویژگی های ساختاری هر کدام
شناخت انواع مختلف پروانه های صنعتی به مدیران فنی و مهندسان کمک می کند تا مناسب ترین گزینه را متناسب با نیاز فرآیندی خود انتخاب نمایند. در ادامه به معرفی متداول ترین انواع پروانه هایی که در دستور کار ساخت پروانه و تولید پروانه در شرکت اصفهان زنده رود قرار دارند می پردازیم:
پروانه سانتریفیوژ خم به عقب یا بکوارد:
پروانه های بکوارد از محبوب ترین و پربازده ترین نوع پروانه های سانتریفیوژ در صنایع به شمار می روند. در این ساختار، پره ها در جهت مخالف چرخش متمایل هستند. راندمان انرژی این نوع پروانه بسیار بالا بوده و ویژگی بارز آن جلوگیری از اضافه بار بر روی موتور در شرایط تغییر دبی هوا است. این مدل برای هوای تمیز، هوای گرم کوره ها و سیستم هایی که نیازمند فشار متوسط تا بالا هستند انتخابی ایده آل است. شرکت اصفهان زنده رود بخش عمده ای از فن های سیرکولاسیون کوره های خود را با این نوع پروانه تجهیز می نماید.
پروانه سانتریفیوژ خم به جلو یا فوروارد:
پروانه های فوروارد دارای پره های متعددی هستند که در جهت چرخش انحنا دارند. این نوع پروانه ها حجم بالایی از هوا را در دورهای پایین تر و با ابعاد هندسی کوچک تر جابجا می کنند. بیشترین کاربرد ساخت پروانه فوروارد در سیستم های هوارسان عمومی، کابین های پاشش رنگ و کانال های کم فشار است. از آنجا که فاصله بین پره ها در این مدل کم است، برای هوای آلوده یا حاوی ذرات معلق چسبنده پیشنهاد نمی شوند.
پروانه های شعاعی یا رادیال صنعتی:
پروانه های رادیال دارای پره های صاف و مستقیم هستند که به صورت شعاعی نسبت به مرکز قرار گرفته اند. ویژگی ممتاز این پروانه ها، استحکام مکانیکی بسیار بالا و مقاومت فوق العاده در برابر سایش ذرات، غبارها و گازهای سنگین است. طراحی این نوع پروانه ها به گونه ای است که مواد چسبنده به راحتی روی پره ها انباشته نمی شوند و تمیزکاری آنها بسیار آسان است.
پروانه های محوری یا اکسیال صنعتی:
در فن های اکسیال، جریان هوا به موازات محور شفت حرکت می کند. این مدل برای انتقال حجم های بسیار عظیم هوا در فشارهای پایین تا متوسط مناسب است. شرکت اصفهان زنده رود پروانه های اکسیال را با پروفیل های ایرفویل و زاویه قابل تنظیم تولید می کند تا بازدهی آیرودینامیکی و هوادهی یکنواخت در سالن های تولید تضمین گردد.
انتخاب متریال مناسب در ساخت پروانه مقاوم به حرارت و سایش
انتخاب متریال مناسب، ضامن پایداری و دوام ساختار مکانیکی پروانه در شرایط سخت کاری است. در فرآیند تولید پروانه متناسب با کاربرد نهایی از ورق ها و متریال های گوناگونی استفاده می شود:
ورق های فولادی کربنی ساختمانی:
برای مصارف عمومی تهویه و هوارسانی در دماهای معمولی محیطی از ورق های فولادی استاندارد استفاده می شود که شکل پذیری مناسب و جوش پذیری بالایی دارند.
ورق های فولادی مقاوم به سایش نظیر هاردوکس:
در خطوطی که جریان هوا حاوی سیلیس، براده های فلزی، گردهای معدنی یا مواد پلیمری ساینده است، سطح پره ها به سرعت نازک شده و سوراخ می شود. ساخت پروانه با ورق های ضد سایش هاردوکس سبب افزایش چندین برابری طول عمر پروانه می شود.
ورق های استنلس استیل نسوز و ضد اسید:
در کوره هایی که گازهای خورنده شیمیایی، بخارات اسیدی یا اسیدهای حاصل از پخت رنگ جریان دارند و یا دمای محفظه از سیصد درجه سانتی گراد فراتر می رود، استفاده از آلیاژهای استیل نظیر استیل سیصد و چهار، استیل سیصد و شانزده و استیل های نسوز سیصد و ده و سیصد و بیست و یک ضروری است. این ورق ها مقاومت مکانیکی خود را در دماهای سرخ شدگی حفظ کرده و پایداری دینامیکی پروانه را تضمین می کنند.
مراحل گام به گام مهندسی تولید پروانه در شرکت اصفهان زنده رود
تولید پروانه صنعتی در کارخانه شرکت اصفهان زنده رود طی یک زنجیره مهندسی مدون و کنترل شده صورت می پذیرد تا بالاترین سطح کیفیت به دست آید:
گام اول، بررسی و مدلسازی سه بعدی:
در ابتدا اطلاعات فنی پروژه شامل ابعاد کوره، دبی، هد فشاری و دمای عملکردی دریافت شده و نقشه های مهندسی پروانه در محیط های پیشرفته مدلسازی سه بعدی ترسیم می گردد.
گام دوم، برش لیزری سی ان سی ورق ها:
قطعات تشکیل دهنده پروانه شامل دیسک عقب، صفحه مخروطی جلو و پره ها با استفاده از دستگاه های برش لیزر سی ان سی با دقت کسری از میلیمتر برش داده می شوند تا تقارن اولیه جرمی قطعات به صورت کامل حفظ شود.
گام سوم، نورد و شکل دهی پره ها:
پره های برش خورده بر روی دستگاه های دقیق فرم دهی و پرس قالب، انحنای استاندارد آیرودینامیکی را دریافت می کنند تا جریان هوا بدون کوچک ترین اصطکاک اضافه هدایت شود.
گام چهارم، ماشین کاری دقیق هاب و شفت:
هاب یا توپی پروانه که وظیفه اتصال پروانه به شفت الکتروموتور را بر عهده دارد، با استفاده از دستگاه های تراش و فرز دقیق ماشین کاری شده و جای خار و شیارهای مهارکننده با نهایت دقت تعبیه می گردند.
گام پنجم، مونتاژ در فیکسچر و جوشکاری تخصصی:
قطعات پروانه درون فیکسچرهای مهندسی شده محکم می شوند تا هیچ گونه انحرافی در موقعیت پره ها به وجود نیاید. سپس با متدهای جوشکاری تحت گازهای محافظ نظیر آرگون یا دی اکسید کربن و با سیم جوش های متناسب با متریال پایه، جوشکاری پیوسته انجام می شود.
گام ششم، تنش زدایی و تمیزکاری سطحی:
تنش های پسماند حرارتی ناشی از جوشکاری با فرآیندهای مکانیکی و حرارتی آزاد می شوند تا خطر تاب برداشتن پروانه در حین چرخش به صفر برسد.
گام هفتم، تست بالانس دینامیکی دقیق در دو صفحه:
پروانه روی شفت دستگاه بالانس قرار گرفته و با چرخش در دورهای استاندارد، عدم تعادل جرمی آن اندازه گیری و با اضافه کردن یا تراشیدن وزنه های تعادلی، اصلاح می گردد.
گام هشتم، کنترل کیفی نهایی و پوشش دهی:
پروانه های تولیدی پس از آزمون نهایی کنترل ابعادی، با رنگ های مقاوم به حرارت یا پوشش های ضد خوردگی رنگ آمیزی شده و آماده بسته بندی و ارسال می گردند.
کاربرد ویژه پروانه های صنعتی در انواع کوره پخت مواد پلی اتیلن
فرآیند قالب گیری و پخت مواد پلی اتیلن، به ویژه در روش قالب گیری دورانی یا روتومولدینگ، نیازمند اعمال حرارت کاملا یکنواخت و همگن به تمام سطوح قالب است. در صورتی که حرارت در یک بخش از کوره بالاتر از بخش دیگر باشد، قطعه نهایی با عیوبی نظیر ضخامت غیر یکنواخت، تغییر فرم ابعادی، حباب زدگی و ضعف در استحکام کششی مواجه خواهد شد.
طراحی و ساخت پروانه مخصوص کوره پخت مواد پلی اتیلن مستلزم ویژگی های خاصی است. پروانه های این کوره ها باید در دماهای بین دویست تا سیصد و پنجاه درجه سانتی گراد به صورت مداوم کار کنند بدون آنکه دچار انبساط حرارتی نامتقارن یا خزش فلز شوند. شرکت اصفهان زنده رود با سال ها سابقه درخشان در طراحی و اجرای انواع کوره پخت مواد پلی اتیلن، فن های سیرکولاسیون این تجهیزات را به گونه ای تولید می کند که پروانه بتواند حجم بسیار زیادی از هوای داغ را با فشار مناسب در لابلای قالب ها به چرخش درآورده و از ایجاد نقاط کور حرارتی جلوگیری نماید.
جهت ارتقای کیفیت پخت قطعات پلی اتیلن و کاهش ضایعات تولید، همین امروز ساخت پروانه کوره خود را به شرکت اصفهان زنده رود بسپارید.
نقش پروانه های مقاوم به حرارت در خطوط و کوره های رنگ پودری الکترواستاتیک
یکی دیگر از مصارف عمده پروانه های صنعتی، خطوط اعمال و پخت رنگ پودری الکترواستاتیک است. در این خطوط، کوره های کانوایری یا باکسی وظیفه پخت رنگ را در دمای بین صد و هشتاد تا دویست و بیست درجه سانتی گراد دارند. کوچک ترین تلاطم نامتعارف، ایجاد باد شدید نقطه ای یا ریزش ذرات سیاه ناشی از سایش فلزات می تواند بر روی قطعات نشسته و کیفیت ظاهری رنگ را کاملا از بین ببرد.
در تولید پروانه فن کوره رنگ، مهندسان شرکت اصفهان زنده رود ساختار پروانه را به گونه ای طراحی می نمایند که جریان هوای ملایم و یکنواخت با توزیع پرده ای ایجاد شود تا ذرات پودر رنگ پیش از تثبیت حرارتی از روی قطعات کنده نشوند. همچنین استفاده از یاتاقان بندی خنک شونده با هوا و پروانه های استیل یا آلیاژی مانع از انتقال حرارت به برینگ ها شده و دوام فن را تضمین می کند.
بررسی عیوب متداول پروانه های صنعتی و راهکارهای رفع آن
آشنایی با نشانه های خرابی پروانه به مدیران فنی کمک می کند پیش از وقوع حوادث ناگوار، نسبت به تعمیر یا سفارش ساخت پروانه اقدام نمایند:
افزایش ارتعاش و لرزش شدید در بدنه فن:
این عیب اغلب به دلیل نشست نامتقارن غبار و دوده روی پره ها، پرتاب شدن یکی از وزنه های بالانس یا سایش ناهمگون پره ها رخ می دهد. راهکار آن تمیزکاری دورانی و انجام مجدد بالانس دینامیکی در محل یا کارخانه است.
ایجاد صدای زوزه کشیدن یا زبری در چرخش:
این نشانه معمولا از خرابی ساچمه ها و کنس های یاتاقان ها به دلیل فشار ناشی از نابالانسی طولانی مدت خبر می دهد که تعویض یاتاقان و بالانس پروانه ضروری است.
افت محسوس دبی جریان هوا در کوره:
تغییر فرم پره ها بر اثر حرارت بالا یا خوردگی شیمیایی پره ها می تواند زاویه حمله هوا را تغییر داده و هوادهی را کاهش دهد که در این حالت تعویض و ساخت پروانه جدید توصیه می شود.
شکستگی و ترک در محل اتصال پره ها به دیسک:
این اتفاق به دلیل تمرکز تنش های خستگی و جوشکاری غیر اصولی در فرآیند تولید غیراستاندارد رخ می دهد و نشان دهنده لزوم استفاده از محصولات کارخانه ای معتبر نظیر شرکت اصفهان زنده رود است.
چرا شرکت اصفهان زنده رود بهترین انتخاب برای ساخت پروانه است
انتخاب سازنده ای که هم دانش طراحی آیرودینامیک داشته باشد و هم فرآیندهای حرارتی کوره های صنعتی را بشناسد، یک مزیت بی رقیب است. دلایل برتری خدمات شرکت اصفهان زنده رود عبارتند از:
تجربه طولانی مدت در ساخت انواع کوره رنگ و کوره های تخصصی پلیمری.
مجهز بودن به تجهیزات پیشرفته بالانس دینامیکی دیجیتال پروانه تا قطرهای بزرگ صنعتی.
بهره گیری از متریال های نسوز و ضد سایش دارای سرتیفیکیت معتبر.
توانایی مهندسی معکوس و بازتولید دقیق پروانه های خارجی و خطوط وارداتی.
گارانتی عملکرد بی نقص، خدمات پس از فروش سریع و پشتیبانی فنی مداوم.
اگر به دنبال خرید، بازسازی و ساخت پروانه فن صنعتی با راندمان بالا و بالانس دینامیکی دقیق هستید، کارشناسان شرکت اصفهان زنده رود آماده ارائه مشاوره های تخصصی و بازدید فنی از خطوط تولید شما هستند.
راهنمای سفارش و نتیجه گیری
طراحی و ساخت پروانه فن صنعتی فرآیندی کاملا مهندسی و تخصصی است که نیازمند ترکیب علوم سیالات، متالورژی و دینامیک ماشین است. اجرای بالانس دینامیکی دقیق، انتخاب صحیح متریال های مقاوم به حرارت و سایش، و توجه به جزئیات آیرودینامیکی پره ها، ارکان اصلی در تضمین کارکرد بی نقص کوره های صنعتی به ویژه انواع کوره رنگ و کوره پخت مواد پلی اتیلن به شمار می روند.
شرکت اصفهان زنده رود با تکیه بر سال ها دانش تجربی و تجهیزات روز صنعتی، آمادگی دارد تا تمامی نیازهای شما در زمینه طراحی، ساخت پروانه، تولید پروانه سانتریفیوژ و بهینه سازی خطوط هوارسانی صنعتی را با بالاترین کیفیت و اقتصادی ترین قیمت برآورده سازد.
